Anuncio de visitas
Componentes:
- 1 LDR 1)
- 1 Buzzer 2)
- 1 Campacitor ceramico 3)
- 1 Interruptor 4)
- 1 Transistor 2N3904 5)
- 1 CI 555 6)
- 5 Resistencias K Ω 7)
- 1 Resistenica variable 50Ω 8)
-1 Clema 9)
Construcción.
- 8 Vuelves a lijar para quitar lo blanco
- 9 Perforar con la broca,para colocar ahi las patitas de los componentes
-10 Soldar los conponentes en su lugar adecuado

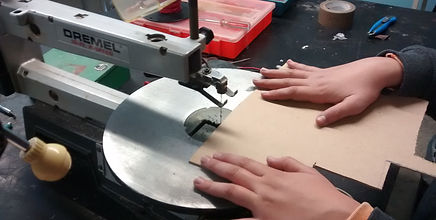

- 11Cortar con la cierra un trozo de madera adecuado a el circuito
- 12 Hacele hoyos al la madera y a la placa para ponerle turcas despues
- 13 Ponerle turcas y apretarlo
- 14 Conectar el circuito con un cable y la clema al otro circuito(fuente de voltaje)y probarlo.Si funsiona cada que pasas la mano sobre el DLR el buzzer deveria sonnar.
1) Hacer el circuito en "Circuit Wizard".
2)Hacer el cuircuito en PCB en "Circuit Wizard"

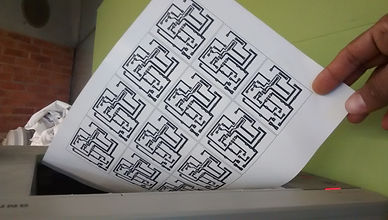

3) Imprimirlo
4)Ligarlo con lija de agua
5) Plancharlo
6)
6)Ponerlo serca de un ventilador para enfriarlo y despúes sumergirlo en agua durante unos 5 minutos, y quitar el papel lentamenta haciendo circulos a hacia a fuera
7)Meterlo en acido (Cloruro Férrico) por 10 minutos
8) Vuelves a lijar para quitar lo blanco
11)
9)
12)
10)
13)
14)
