Funte de voltaje

Componentes:

- 1 Puente de diodos

- 1 Clavija

- 1 Regulador 7809

- 1 Disapador de calor

- 1 Capacitor electrico 2200 µF

- 2 Clemas

- 1 Metro de cable cal .16

- 1 Transaformador 120 V a12V

Construcción.

- 1 Hacer el circuito en "Circuit Wizard"

- 2 Hacer el cuircuito en PCB

- 3 Imprimirlo

- 4 Ligarlo con lija de agua

- 5 Plancharlo

- 6 Sumergirlo en agua durante unos 5 minutos, y quitar el papel lentamenta haciendo circulos a hacia a fuera

- 7 Meterlo en acido (Cloruro Férrico) por 10 minutos

- 8 Vuelves a lijar para quitar lo blanco

- 9 Perforar con la broca,para colocar ahi las patitas de los componentes

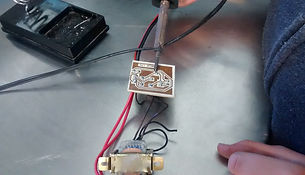

-10 Soldar los conponentes en su lugar adecuado

-11Armar y pone la clavija en las clemas

- 12 Cortar con la cierra un trozo de madera adecuado a el circuito

- 13 Hacele hoyos al la madera y a la placa para ponerle turcas despues

- 14 Ponerle turcas y apretarlo

- 15 Conectar el circuito y, con un multimetro de fijar 120V de entrada y 9V de salida ,aproximadamente

1)

3)

5)

8)

10)

12)

14)

15)

2)

4)

6)

7)

9)

11)

13)

15) Entrada

15) Salida

Techno Santi
